RB-A8-5
RBT
84774090

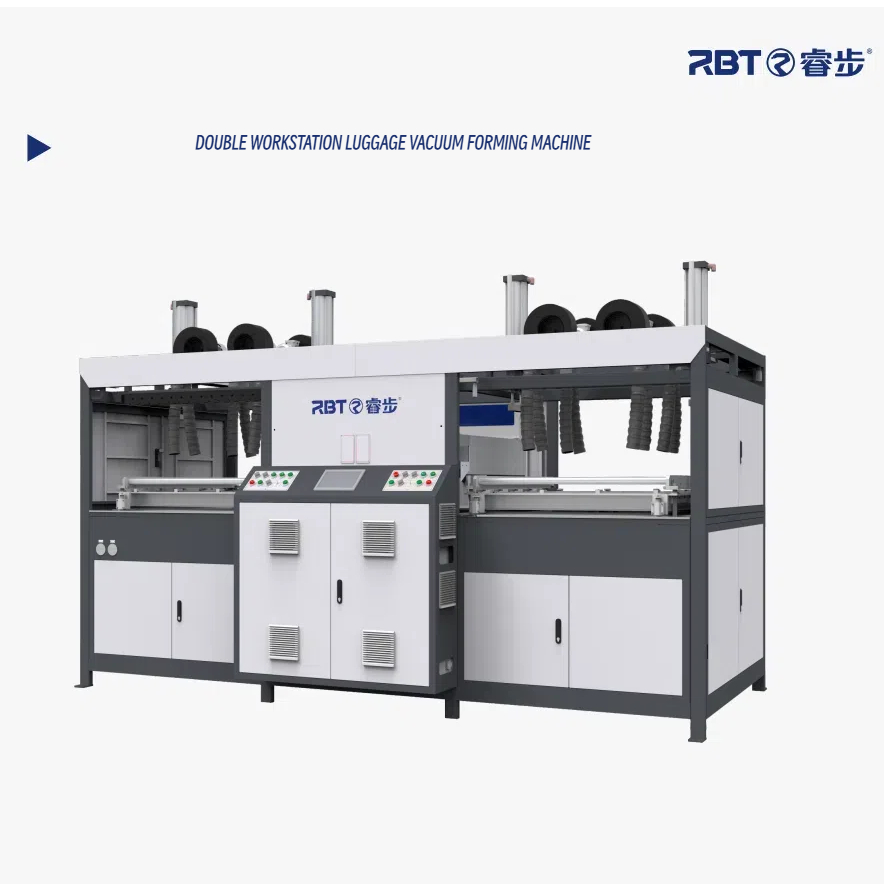

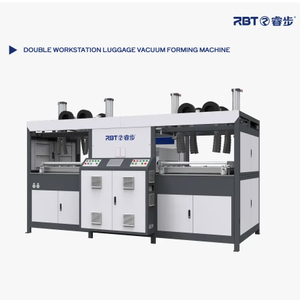

Máquina de vacío de la maleta Máquina de termoformado Descripción del producto
Esta máquina es un equipo de termoformado de vacío especialmente diseñado para la industria del equipaje, que integran los módulos centrales del sistema de formación, el sistema de calefacción, el sistema de control, etc., especialmente adecuado para la producción de conchas de equipaje de alta calidad, como el equipaje de 32 pulgadas Hecho de formación de aspiración por material de policarbonato.

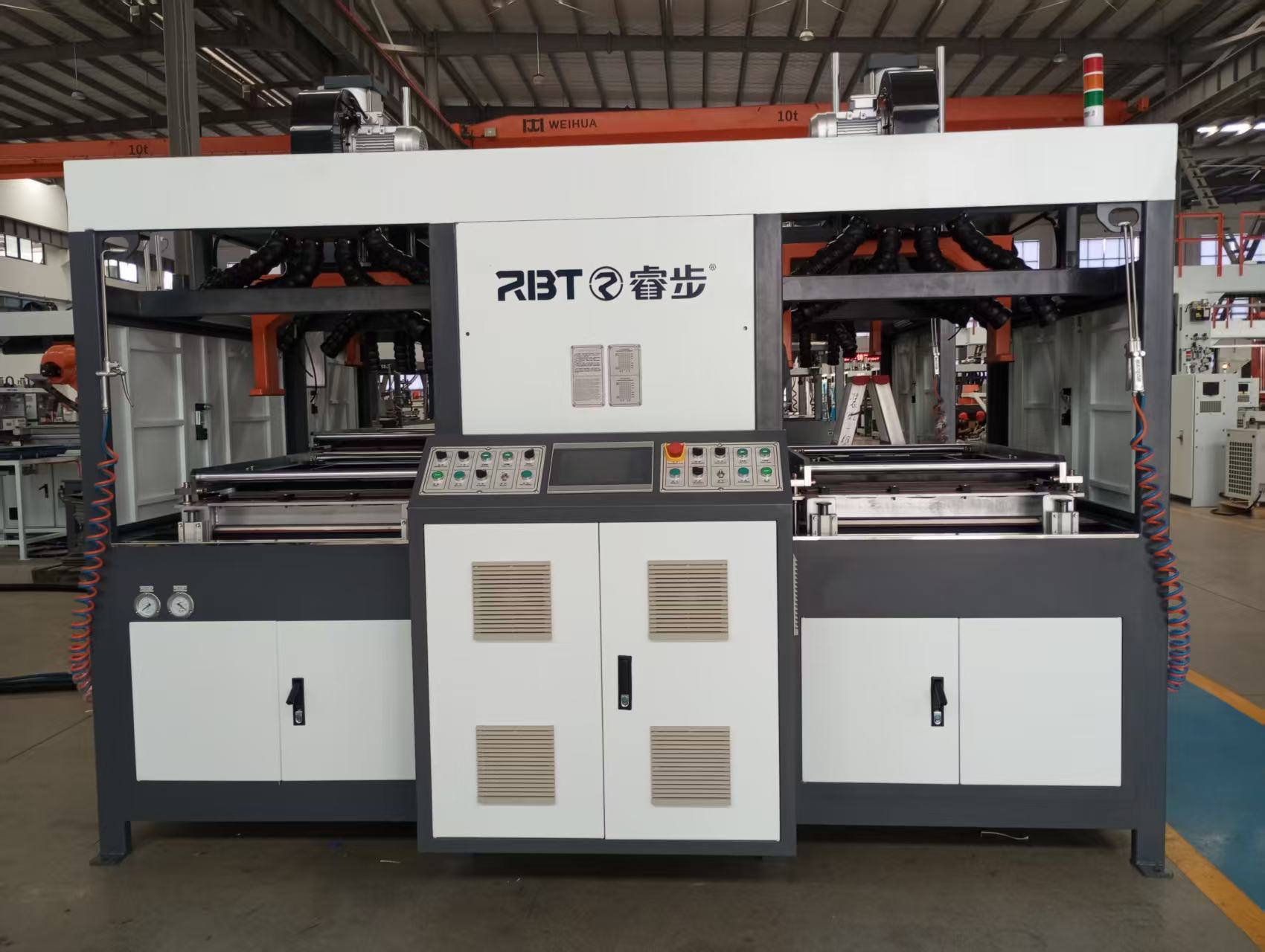

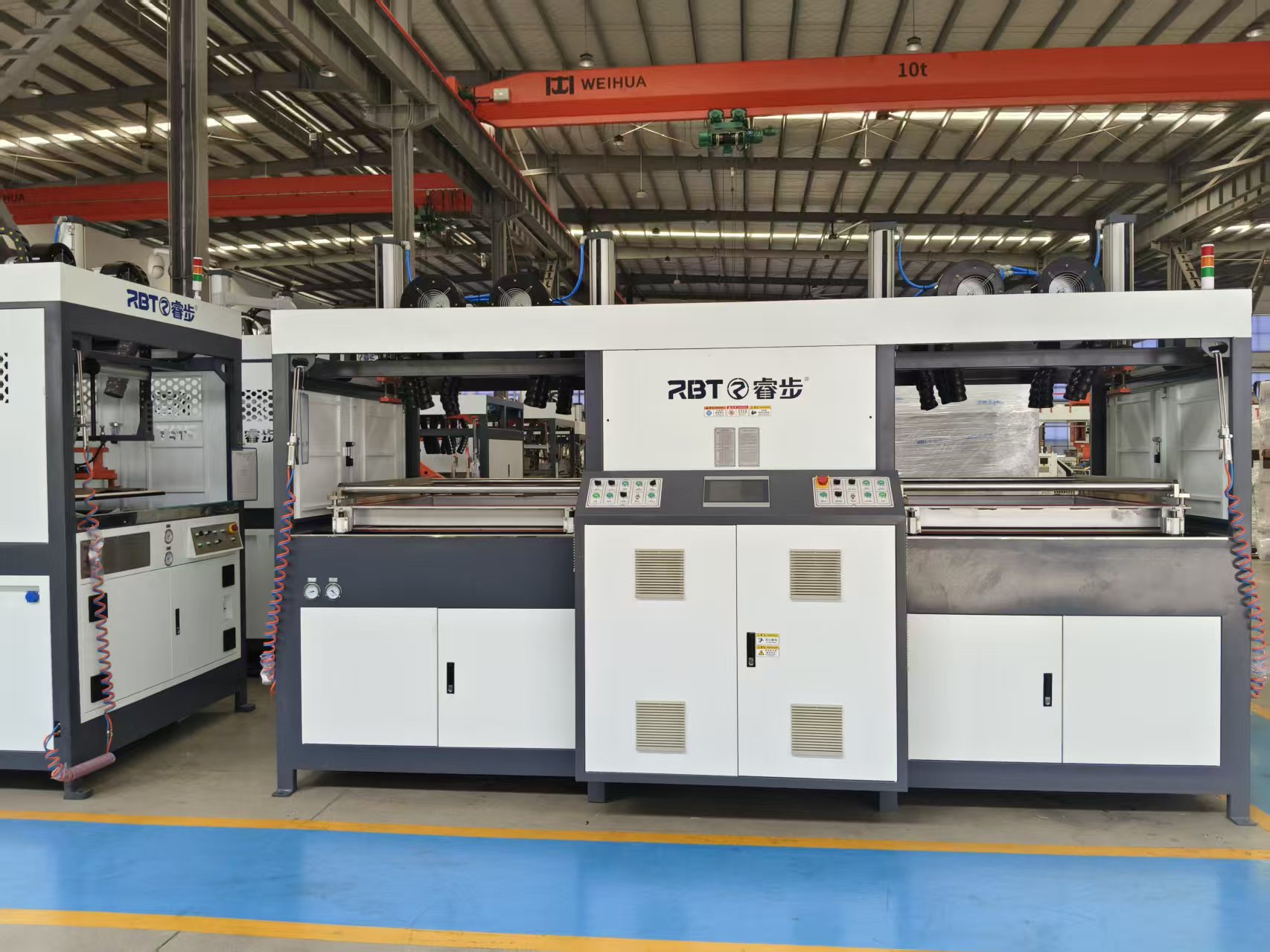

Diseño eficiente de la estación dual
El equipo adopta el modo de operación alterna de doble estación de doble estación izquierda y derecha, lo que mejora significativamente la eficiencia de producción. Mientras que la estación izquierda ingresa al horno de calefacción central para calefacción regular, la estación derecha puede completar sincrónicamente las operaciones de moldeo, colocación y extracción del material. Posteriormente, la estación derecha ingresa al horno de calefacción, y la estación izquierda lleva a cabo la operación de moldeo, formando un flujo de trabajo cíclico y alternativo. Este diseño no solo optimiza el ritmo de producción, sino que también lo hace ideal para el moldeo por vacío del equipaje.
Posicionamiento preciso y control anti-sag
El equipo está equipado con un sistema de rango láser, que puede controlar con precisión el posicionamiento de las láminas de plástico y evitar efectivamente que el material se hundiera debido al calentamiento a largo plazo. Esta función es particularmente importante en el proceso de termoformado de plástico para garantizar la calidad de moldeo de la cubierta de la maleta.
Sistema de vacío y soplado de alta eficiencia
El equipo tiene una caja de vacío incorporada para proporcionar suficiente capacidad de vacío. Las estaciones de moldeo izquierda y derecha están equipadas con dispositivos de soplado para soportar una pequeña aspiradora, dos grandes aspiraciones y operaciones de soplado de liberación. El sistema también está equipado con un interruptor de válvula de puerta correspondiente, que se utiliza para ajustar con precisión la velocidad de flujo de burbujas de soplado y un pequeño vacío, especialmente para procesos de formación de vacío como materiales de policarbonato.
Sistema de cambio de diedra rápida
El equipo adopta un diseño de reemplazo de moho conveniente, solo necesita desmontar e instalar la tira de montaje del moho para completar la operación de cambio de moho. Este diseño no solo acelera la velocidad de cambio de moho, sino que también evita el riesgo de que se caiga el moho cuando la energía está apagada, mejorando significativamente la eficiencia de producción, especialmente para las necesidades de producción de máquinas automáticas de formación de plástico ABS/PC.

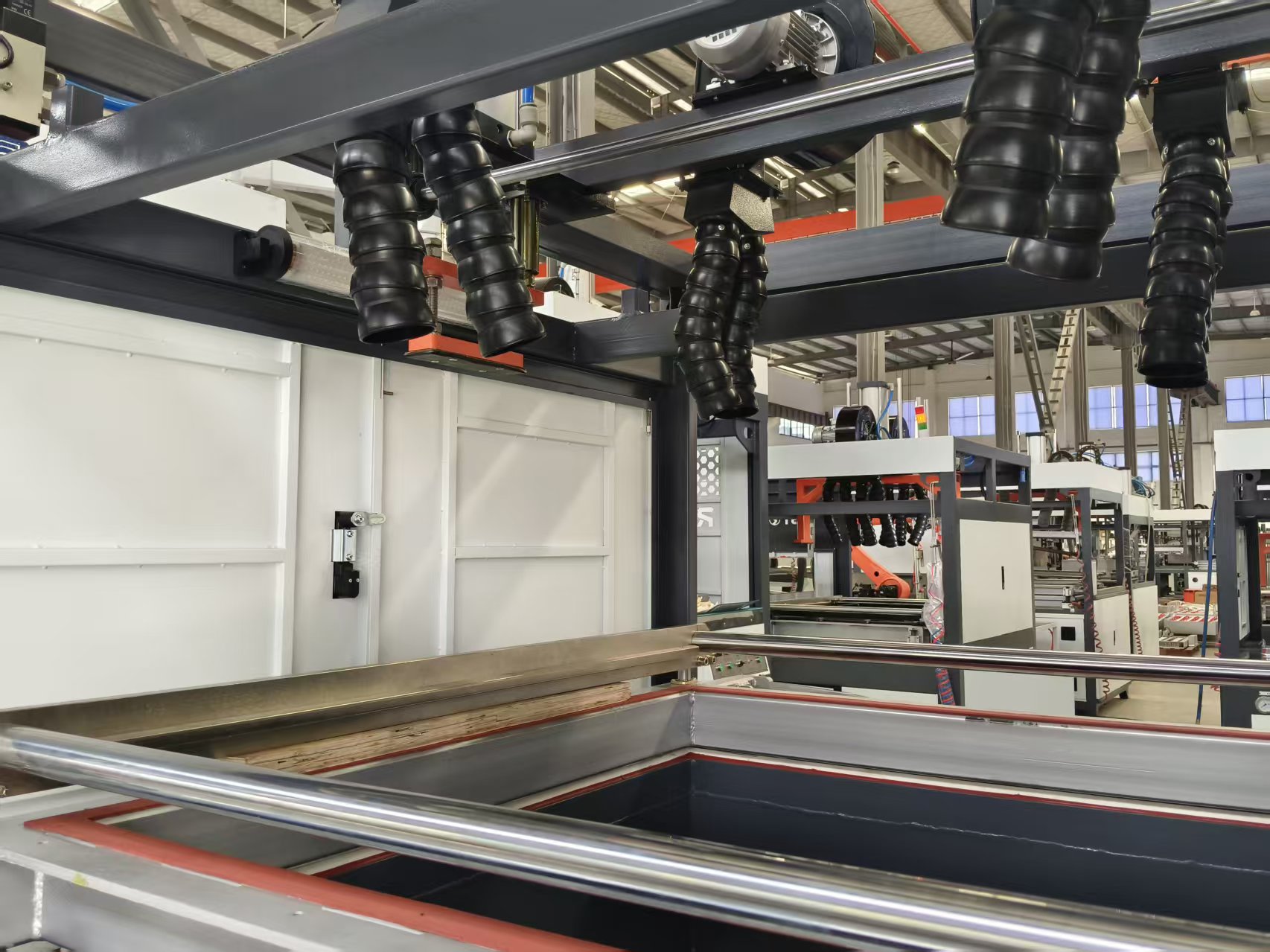

Sistema de enfriamiento de alta eficiencia
Cada estación está equipada con cuatro ventiladores centrífugos eficientes para admitir un ajuste flexible del ángulo de salida, que puede enfriar rápidamente los productos formados y acortar aún más el ciclo de producción. Esta función es esencial para mejorar la eficiencia de producción, especialmente en línea con los requisitos de producción eficientes de las máquinas de formación de lámina de plástico ABS/PC totalmente automáticas.

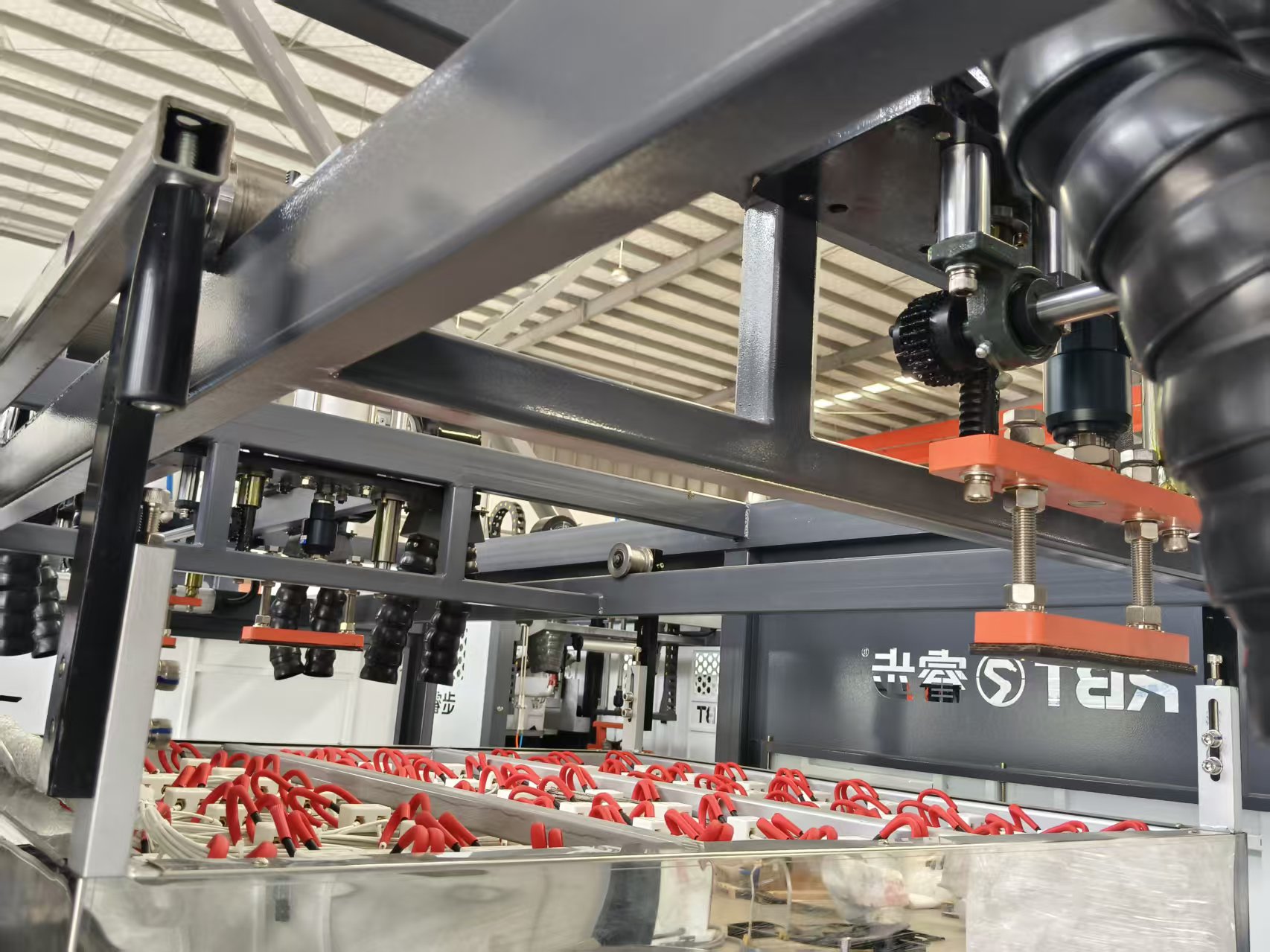

Sistema de calefacción inteligente
El horno de calefacción se divide en dos secciones, cada una de las cuales está equipado con un sistema de control de presión y temperatura independiente. El horno de calefacción superior adopta 122*122 ladrillos de calefacción de infrarrojo lejano de panal, y el horno inferior está dispuesto densamente con tuberías de calor, incluidas 4 tuberías de calor horizontales simétricas. El horno de calefacción admite la regulación automática de la temperatura, que puede compensar la diferencia de temperatura entre las estaciones izquierda y derecha para garantizar la uniformidad de calentamiento. Además, el horno también se puede mover a la izquierda y a la derecha para precalentar el moho, mejorando aún más la versatilidad y la eficiencia del equipo.

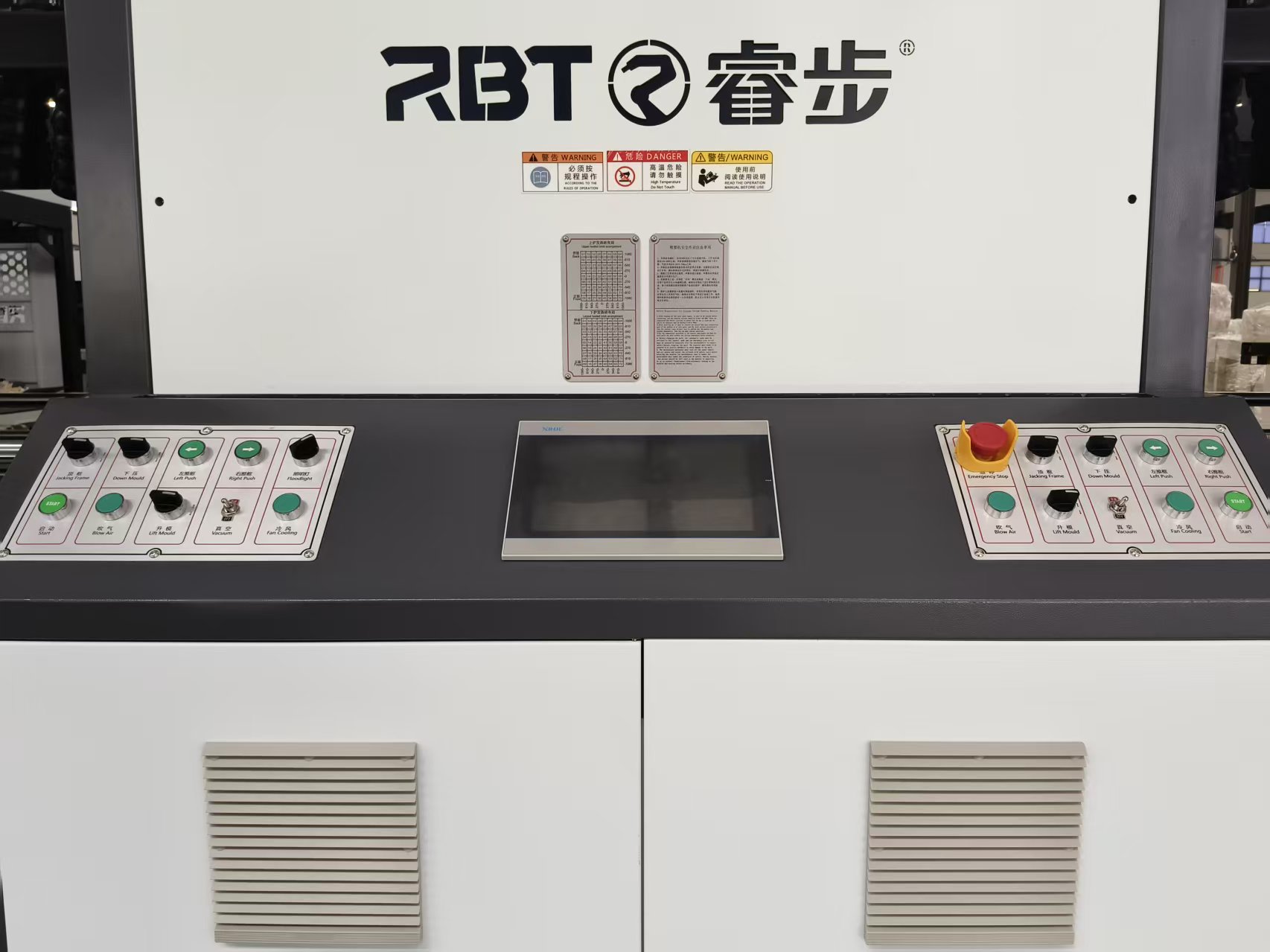

Seguridad y facilidad de operación
El dispositivo admite modos de operación manuales y automáticos, adecuados para operadores con diferentes niveles de habilidad. La posición de carga y descarga está equipada con rejilla infrarroja, lo que puede evitar efectivamente la caída accidental del marco y garantizar la seguridad del operador.
En resumen, con su diseño eficiente, preciso y seguro, la máquina puede satisfacer las necesidades diversificadas de la industria del equipaje para una producción de alta calidad y eficiente.
NO. | Artículo | Modelo | |||
RB-A8-1(20 pulgadas) | RB-A8-2 (24 pulgadas) | RB-A8-3 (28 pulgadas) | RB-A8-4 (30/32 pulgadas) | ||
1 | Dimensión | 2863× 1700× 2520 mm | 3187× 1755× 2520 mm | 3500× 1966× 2630 milímetros | 3600×2266×2630mm |
2 | Peso | 2000KG | 2350 kg | 2600 kg | 2800KG |
3 | Voltaje de potencia | 3-380V (3 fases 5 líneas） | 3-380V (3 fases 5 líneas） | 3-380V (3 fases 5 líneas） | 3-380V (3 fases 5 líneas） |
4 | Frecuencia | 50HZ | 50HZ | 50HZ | 50HZ |
5 | Poder total | 38kW | 50kW | 59kW | 59kW |
6 | Poder de calefacción |
| 48kW | 56kW | 56kW |
7 | Especificaciones del ladrillo calefactor | 120* 120/ 500W | 120* 120/ 500W | 120* 120/ 500W | 120* 120/ 500W |
8 | Especificaciones del tubo calefactor | ∅ 22*/1,5 KW | ∅ 22*/1,5 KW | ∅ 22*/1,5 KW | ∅ 22*/1,5 KW |
9 | Especificaciones del horno eléctrico superior. | (interior) 680*980*110 mm | (interior) 815* 1005*110 mm | (interior) 950* 1130*110 mm | (interior) 1039* 1241*110 mm |
10 | Horno electrico superior (disposición de ladrillos calefactores) | 5*7 | 6*8 | 7*8 | 7*9 |
11 | Especificaciones del horno eléctrico inferior (ladrillo) | ( interno) 680*980*45mm | ( interno) 815*1005*45mm | ( interno) 946*1035*45mm | ( interno) 1039* 1241* 45mm |
12 | Horno eléctrico inferior (disposición de ladrillos calefactores) | 5*6 | 6*7 | 7*8 | 7*9 |
13 | Horno inferior (disposición del tubo calefactor) | 8+4+2 (Vertical ) | 10+4+2 （ Vertical) | 14+4+2（ Vertical ) | 16+4+2（verticales ） |
14 | Capacidad de vacío | 0,2m³ | 0,3m³ | 0,35m³ | 0,4m³ |
15 | Presión de vacío | -0,07 ~ 0,09 MPA | |||
16 | Especificaciones máximas de lámina de plástico (largo x ancho) | 830*610mm | 960*747mm | 960*885mm | 1085*885mm |
17 | Tamaño máximo del molde (L*W*H) | 600*420*190mm | 690*510*190mm | 780*600*190mm | 840*640*190mm |
18 | Tamaño máximo del marco (largo x ancho) | 680*500mm | 780*600mm | 880*700mm | 1035*830mm |
19 | Material y espesor de la lámina | ABS, PC, etc.; 1-4 mm | |||
20 | Caja de ABS máx.Salida (piezas/H) | 110 | 105 | 90 | 80 |
21 | Caja de PC máx.Salida (piezas/H) | 85 | 80 | 70 | 60 |
22 | Presión del aire | 0,65~0,75 | |||
23 | Consumo de aire | 550L/MIN | 650L/MIN | 800L/MIN | 900L/MIN |
24 | Especificaciones de potencia | 3-380V+N+ PE | 3-380V+N+ PE | 3-380V+N+ PE | 3-380V+N+ PE |
25 | Especificaciones de la línea eléctrica | 4-16 mm²*1-10 mm² | 4-16 mm²*1-10 mm² | 4-35 mm²*1-16 mm² | |
Configuración
No. | Artículo | Origen/Marca | Observación |
1 | Ladrillo calefactor | Chino | |
2 | elemento neumático | Taiwán AirTAC | |
3 | Módulo de control de temperatura | Shanghái Aoyi | Ajuste de voltaje modular |
4 | SOCIEDAD ANÓNIMA | Xinje | |
5 | Pantalla táctil | Shenzhen Wein View | |
6 | Interruptor de viaje, interruptor de inducción | Japón Omron | |
7 | Motor de conducción | Shenzhen Yankong | Motor paso a paso de precisión |
8 | elemento electrico | Francia Schneider/Zhejiang Zhengtai |
35kW
