Máquina formadora al vacío de equipaje de 24 pulgadas

Ámbito de aplicación:
Adecuado para conformado al vacío y termoformado de maletas con ruedas como PC, PC/ABS, ABS, PP, etc.
Industria de aplicaciones:
Industria de maletas de equipaje
Caja de ABS máx. salida (piezas/alto) 110/105/90 para 20/24/28 pulgadas
Caja de PC máx. salida (piezas/H) 85/80/70 para 20/24/28 pulgadas

Cantidad:
Estado de Disponibilidad:





Preguntar Añadir al carrito

Modelo:
RB-A8-2
Marca del producto:
RBT
Código De Producto:
84774090

Máquina de termoformado al vacío para maletas Máquina formadora de vacío para equipaje Línea de producción de equipaje máquina de moldeo por soplado de plástico Máquina formadora de vacío para maletas duras Máquina formadora de láminas de plástico ABS PC completamente automática Máquina para fabricar bolsas de equipaje para PC ABS y producción de línea completa Máquina termoformadora de láminas de plástico Maquinaria de equipaje de plástico

Descripción del Producto

Parámetro técnico

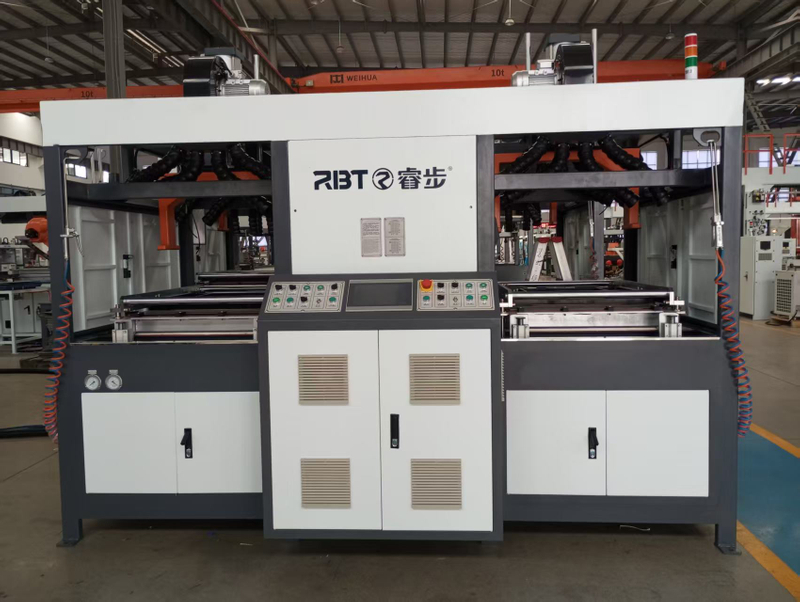

1.La máquina formadora al vacío de cajas de equipaje de 24 pulgadas integra tres sistemas principales y está diseñada específicamente para la producción de equipaje. El equipo funciona con dos estaciones de trabajo que alternan sus tareas: cuando la estación de trabajo izquierda está alimentando y calentando, la estación de trabajo derecha completa simultáneamente el proceso de conformado y el intercambio de material. Luego, se intercambian las funciones de las dos estaciones, formando un ciclo de producción continuo.

2. El equipo monitorea continuamente el estado de calentamiento del material laminar mediante un telémetro láser para evitar la deformación debido al sobrecalentamiento; El sistema de vacío ha sido especialmente diseñado para garantizar una fuerza de succión suficiente. Cada estación de trabajo está equipada con control de flujo de aire de múltiples niveles y los procesos de soplado y vacío se pueden ajustar con precisión a través de válvulas de compuerta.

3. El reemplazo del molde es muy conveniente. Los moldes de aluminio se pueden instalar directamente y no se caerán incluso cuando se corte la energía. El sistema de refrigeración utiliza cuatro juegos de ventiladores centrífugos de ángulo ajustable, que tienen una eficiencia notable. El horno de calentamiento se controla de forma independiente en diferentes niveles para las secciones superior e inferior, lo que permite precalentar los moldes horizontalmente y ajustar automáticamente la temperatura según la diferencia de temperatura entre las dos estaciones.

4. El equipo admite operación manual y automática y está equipado con rejilla de seguridad para evitar accidentes. La interfaz hombre-máquina es fácil de usar y admite el ajuste de parámetros y el almacenamiento de recetas en tiempo real. Es particularmente adecuado para empresas de fabricación de láminas de plástico. Además, se puede conectar con una máquina de corte CNC para mejorar aún más la eficiencia general de la línea de producción.

NO.	Artículo	Modelo
NO.	Artículo	RB-A8- 1 (20 pulgadas)	RB-A8-2 (24 pulgadas)	RB-A8-3 （28 pulgadas）	RB-A8-4 （30/32 pulgadas）
1	Dimensión	2863 × 1700 × 2520 mm	3187 × 1755 × 2520 mm	3500 × 1966 × 2630 mm	3600 × 2266 × 2630 mm
2	Peso	2000 kg	2350 kg	2600 kg	2800 kg
3	Voltaje de potencia	3-380V (3 líneas de fase 5）	3-380V (3 líneas de fase 5）	3-380V (3 líneas de fase 5）	3-380V (3 líneas de fase 5）
4	Frecuencia	50Hz	50Hz	50Hz	50Hz
5	Potencia total	38kw	50kw	59kw	59kw
6	Potencia de calefacción	35kw	48kw	56kw	56kw
7	Especificación de ladrillo de calefacción	120* 120/ 500W	120* 120/ 500W	120* 120/ 500W	120* 120/ 500W
8	Especificación de tubo de calentamiento	∅ 22*/1.5kw	∅ 22*/1.5kw	∅ 22*/1.5kw	∅ 22*/1.5kw
9	Especificación del horno eléctrico superior	(interno) 680980110 mm	(interno) 815* 1005* 110 mm	(interno) 950* 1130* 110 mm	(interior) 1039* 1241* 110 mm

10	Horno eléctrico superior (Disposición de ladrillo de calefacción)	5*7	6*8	7*8	7*9
11	Especificaciones del horno eléctrico inferior (ladrillo)	(interior) 68098045mm	(interno) 815* 1005* 45 mm	(interno) 946* 1035* 45 mm	(interior) 1039* 1241*45 mm
12	Horno eléctrico inferior (disposición de ladrillos calefactores)	5*6	6*7	7*8	7*9
13	Horno (Disposición de tubo de calefacción)	8+4+2(verticales)	10+4+2 ( verticales)	14+4+2 ( verticales )	16+4+2 (verticales )
14	Capacidad de vacío	0.2m³	0.3m³	0.35m³	0.4m³
15	Aspiradora	-0.07 ~ 0.09MPA
16	Especificación de lámina de plástico máxima (L*w)	830*610 mm	960*747 mm	960*885 mm	1085*885 mm
17	Tamaño máximo del molde (LWH)	600* 420* 190 mm	690* 510* 190 mm	780* 600* 190 mm	840* 640* 190 mm
18	Tamaño máximo del marco (L*W)	680*500 mm	780*600 mm	880*700 mm	1035*830 mm
19	Material de la lámina y grosor	ABS 、 PC, etc. ； 1-4 mm
20	Caja de ABS máx. producción (piezas/alto)	110	105	90	80
21	Caso de PC Máx. Salida (PCS /H)	85	80	70	60
22	Presión de aire	0.65 ~ 0.75
23	Consumo de aire	550L/min	650L/min	800L/min	900L/min
24	Especificación de potencia	3-380V+ N+ PE	3-380V+ N+ PE	3-380V+ N+ PE	3-380V+ N+ PE
25	Especificación de línea eléctrica	4- 16 mm²*1- 10 mm²	4- 16 mm²*1- 10 mm²	4-35 mm²*1- 16 mm²

Configuración

No.	Artículo	Origen/marca	Observación
1	Calefactor	Chino
2	Elemento neumático	Taiwán Airtac
3	Módulo de control de temperatura	Shanghai aoyi	Ajuste de voltaje modular
4	SOCIEDAD ANÓNIMA	Xinje
5	Pantalla táctil	Shenzhen weinview
6	Interruptor de viaje, interruptor de inducción	Japón Omron
7	Motor de conducción	Shenzhen Yankong	Motor de paso de precisión
8	Elemento eléctrico	Francia Schneider/Zhejiang Zhengtai
