RB-A8-3
RBT
84774090

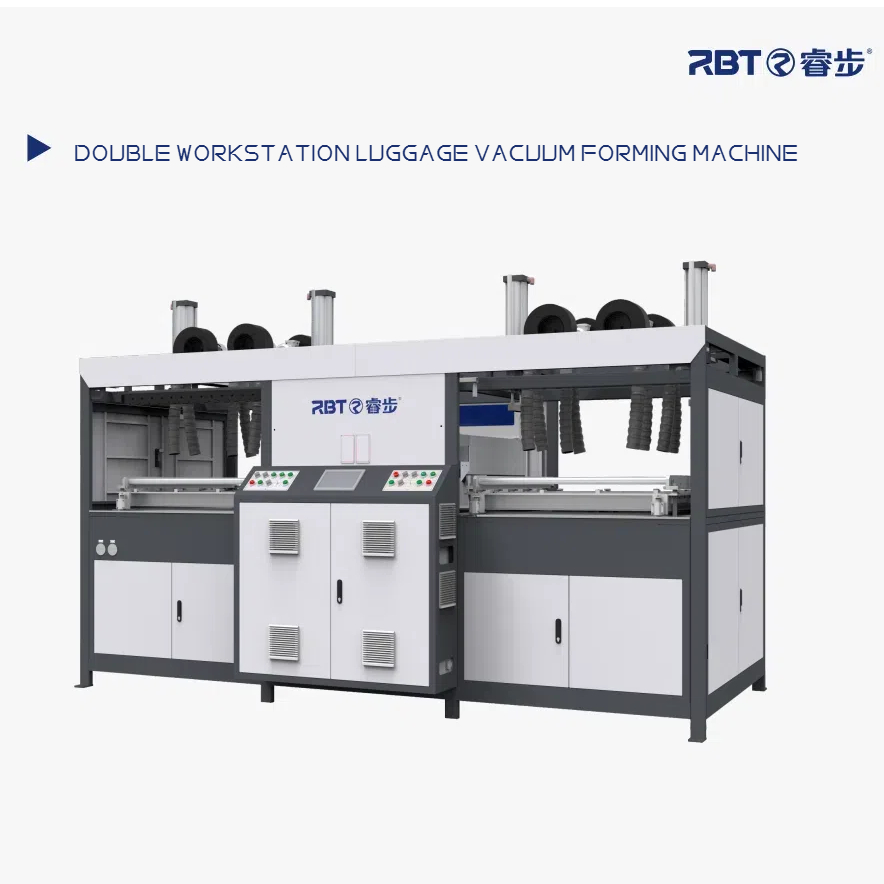

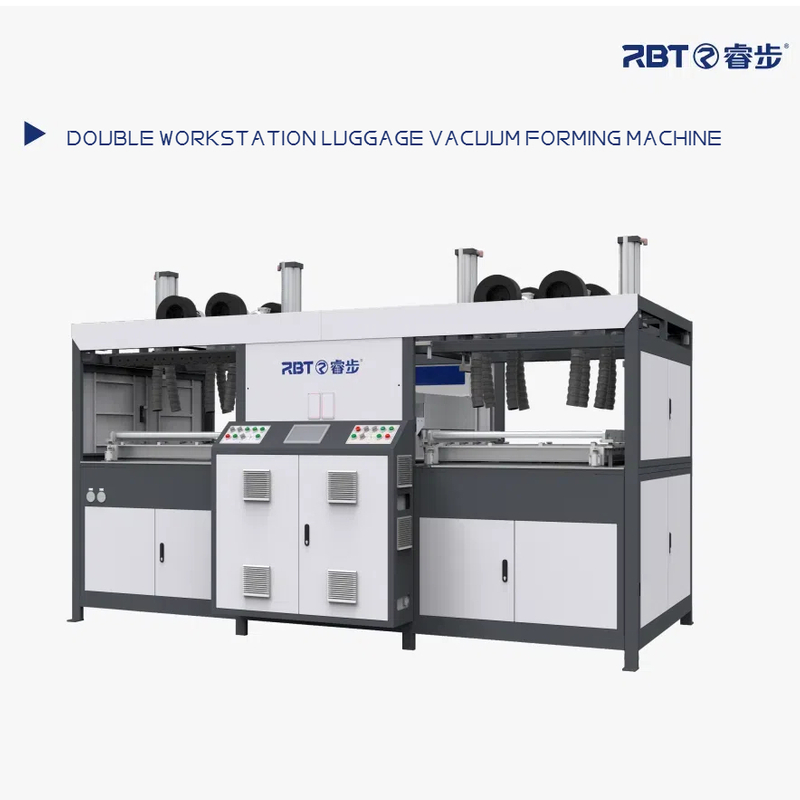

Esta máquina formadora al vacío de cajas para equipaje de 28 pulgadas está especialmente diseñada para la producción de maletas de gran tamaño. Utiliza tecnología de succión al vacío para dar forma a las láminas de plástico calentadas y ablandadas en carcasas de cajas resistentes y livianas mediante la acción de la presión del aire.
El equipo tiene las siguientes características:
**Especificaciones flexibles**: Diseñado específicamente para chasis de 28 pulgadas, equipado con moldes personalizados y plataformas calefactoras, admite ajuste de tamaño y puede cumplir con los requisitos de producción de chasis de varios tamaños.
2. **Gran compatibilidad de materiales**: Adecuado para ABS, PC, PP y otros plásticos de ingeniería termoplásticos. Estos materiales tienen una excelente resistencia al impacto y al desgaste, lo que los hace ideales para fabricar carcasas y carcasas de alta calidad.
3. **Sistema de calefacción eficiente**: Utiliza métodos de calefacción eléctrica o calefacción por infrarrojos, con control preciso de la temperatura y calefacción uniforme, evitando el sobrecalentamiento local o la calefacción insuficiente.

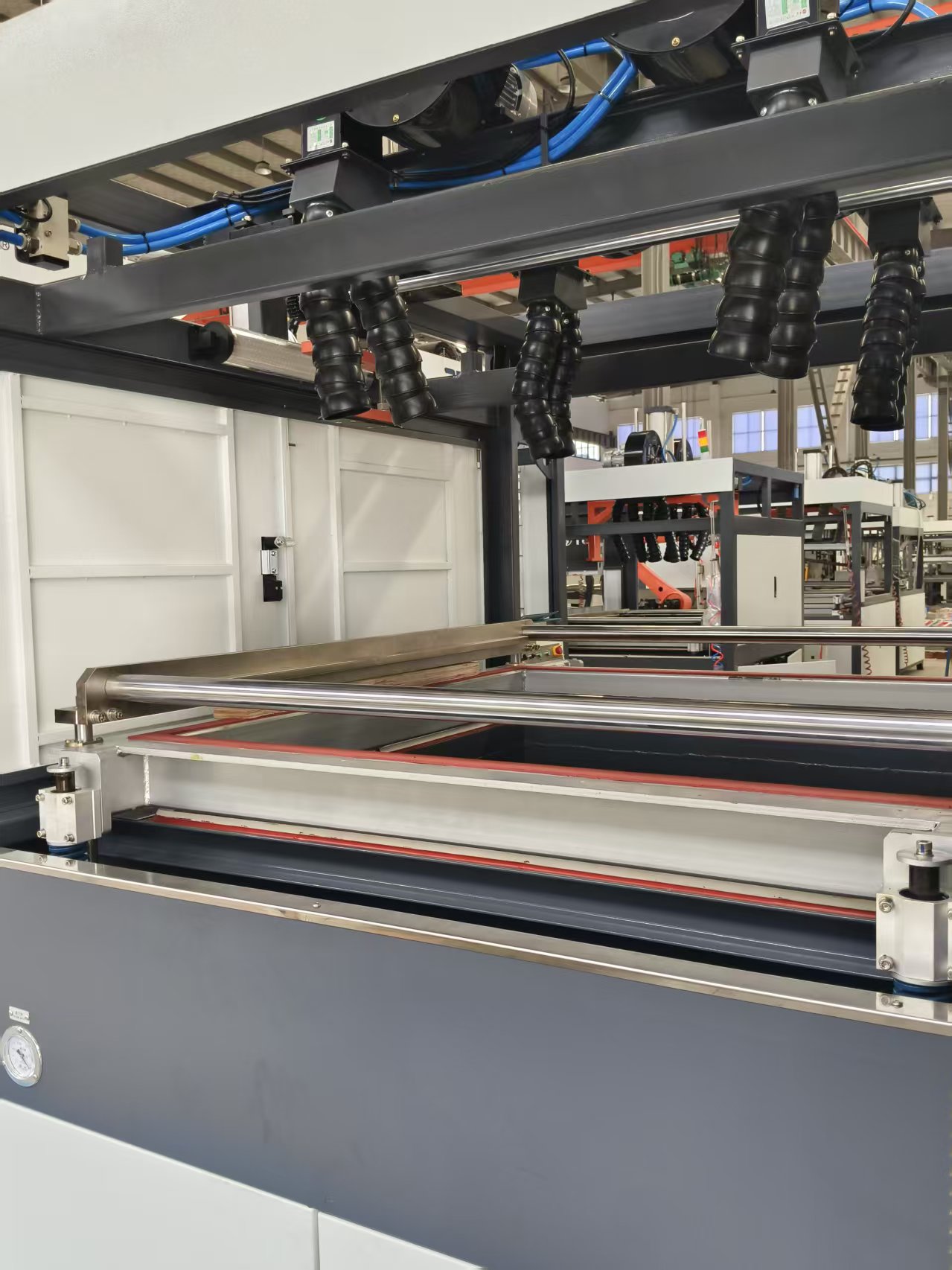

4. **Sistema de formación preciso**: Basado en el principio de succión al vacío, permite que el material laminar ablandado se adhiera estrechamente al molde, logrando una formación rápida. Está disponible una función opcional de asistencia de aire comprimido para mejorar la precisión del contorno y la textura de la superficie.

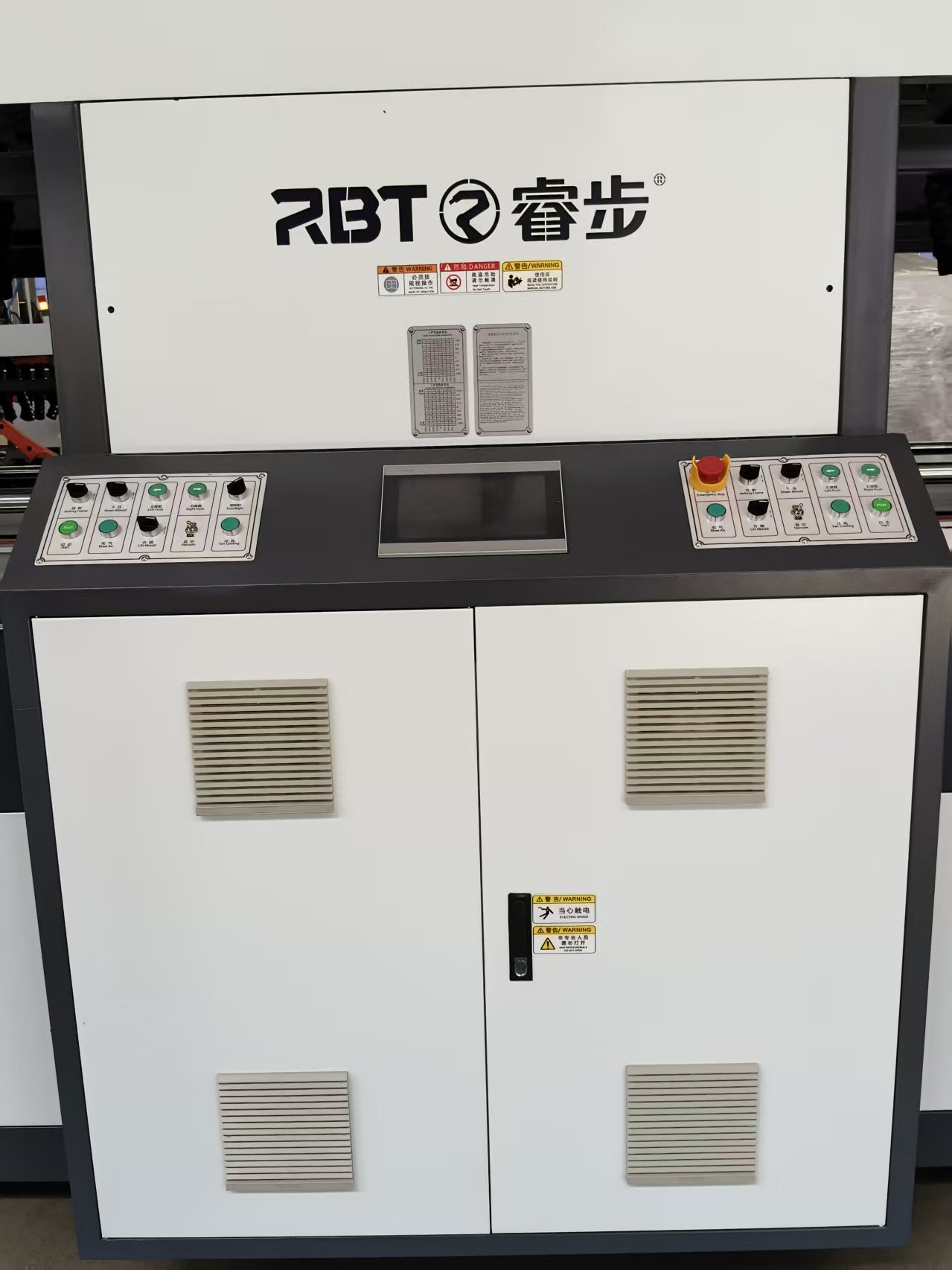

5. **Control automático**: Se adopta un sistema de control programable PLC integrado para lograr una operación automatizada de proceso completo. Está equipado con una interfaz hombre-máquina táctil que admite la configuración de parámetros, el monitoreo de operación y el diagnóstico de fallas.
6. **Seguridad y protección ambiental**: Equipado con múltiples mecanismos de protección de seguridad, incluida protección contra sobrecalentamiento y protección contra fugas, cumple con los estándares ambientales. Al optimizar el consumo de energía y reducir las tasas de desperdicio, apoya la producción sostenible.

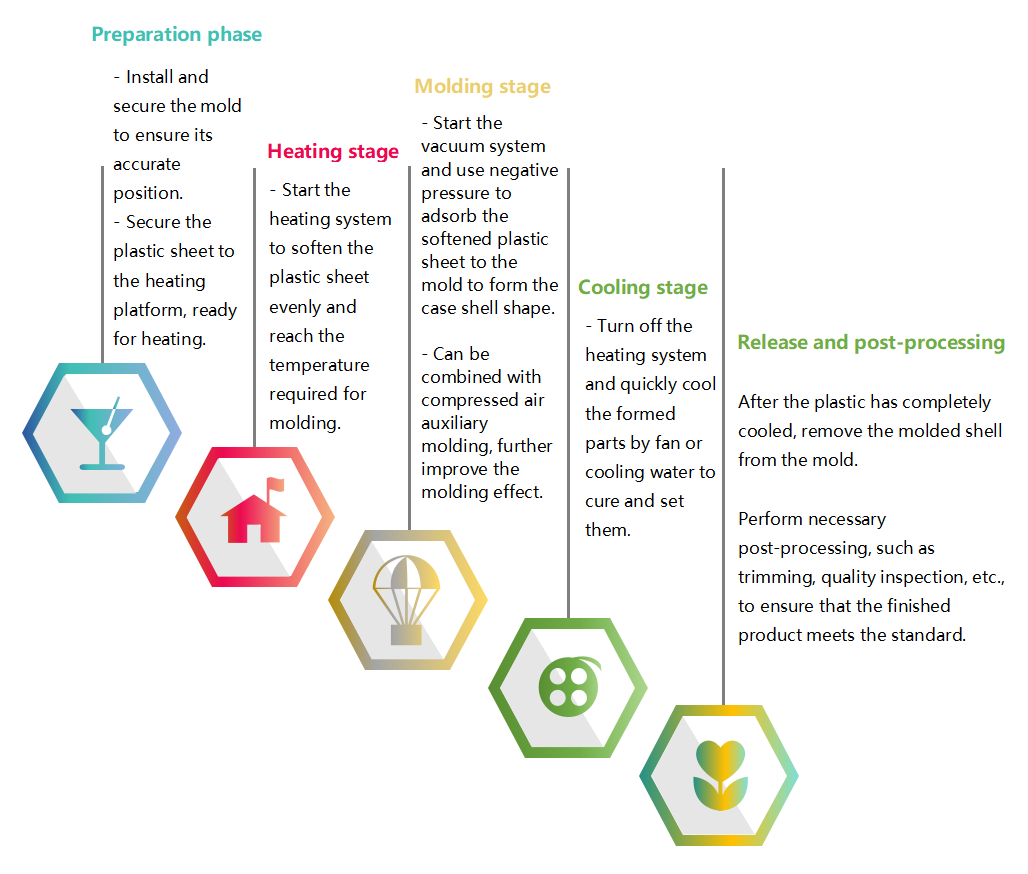

Proceso de operación
**Ventajas principales**:
Respuesta rápida, alta capacidad de producción; modelado preciso, tamaño estable del producto y apariencia consistente; compatible con diversos tipos de láminas plásticas en cuanto a material, espesor y color, satisfaciendo las diversas demandas del mercado.
**Valor de aplicación**:
Aplicado principalmente en la industria de fabricación de equipaje, específicamente para la producción de maletas y maletas con ruedas. Es una solución ideal para lograr una fabricación de equipaje ligera y de alta calidad.
NO. | Artículo | Modelo | |||
RB-A8- 1 (20 pulgadas) | RB-A8-2 (24 pulgadas) | RB-A8-3 （28 pulgadas） | RB-A8-4 （30/32 pulgadas） | ||
1 | Dimensión | 2863 × 1700 × 2520 mm | 3187 × 1755 × 2520 mm | 3500 × 1966 × 2630 mm | 3600 × 2266 × 2630 mm |
2 | Peso | 2000 kg | 2350 kg | 2600 kg | 2800 kg |
3 | Voltaje de potencia | 3-380V (3 líneas de fase 5） | 3-380V (3 líneas de fase 5） | 3-380V (3 líneas de fase 5） | 3-380V (3 líneas de fase 5） |
4 | Frecuencia | 50Hz | 50Hz | 50Hz | 50Hz |
5 | Potencia total | 38kw | 50kw | 59kw | 59kw |
6 | Potencia de calefacción |
| 48kw | 56kw | 56kw |
7 | Especificación de ladrillo de calefacción | 120* 120/ 500W | 120* 120/ 500W | 120* 120/ 500W | 120* 120/ 500W |
8 | Especificación de tubo de calentamiento | ∅ 22*/1.5kw | ∅ 22*/1.5kw | ∅ 22*/1.5kw | ∅ 22*/1.5kw |
9 | Especificación del horno eléctrico superior | (interno) 680*980*110 mm | (interno) 815* 1005* 110 mm | (interno) 950* 1130* 110 mm | (interior) 1039* 1241* 110 mm |
10 | Horno eléctrico superior (Disposición de ladrillo de calefacción) | 5*7 | 6*8 | 7*8 | 7*9 |
11 | Especificaciones del horno eléctrico inferior (ladrillo) | (interno) 680*980*45 mm | (interno) 815* 1005* 45 mm | (interno) 946* 1035* 45 mm | (interno) 1039* 1241* 45 mm |
12 | Horno eléctrico inferior (Disposición de ladrillo de calefacción) | 5*6 | 6*7 | 7*8 | 7*9 |
13 | Horno (Disposición de tubo de calefacción) | 8+4+2(verticales) | 10+4+2 ( verticales) | 14+4+2 ( verticales ) | 16+4+2 (verticales ) |
14 | Capacidad de vacío | 0.2m³ | 0.3m³ | 0.35m³ | 0.4m³ |
15 | Aspiradora | -0.07 ~ 0.09MPA | |||
16 | Especificación de lámina de plástico máxima (L*w) | 830*610 mm | 960*747 mm | 960*885 mm | 1085*885 mm |
17 | Tamaño máximo del molde (L*W*H) | 600* 420* 190 mm | 690* 510* 190 mm | 780* 600* 190 mm | 840* 640* 190 mm |
18 | Tamaño máximo del marco (L*W) | 680*500 mm | 780*600 mm | 880*700 mm | 1035*830 mm |
19 | Material de la lámina y grosor | ABS 、 PC, etc. ； 1-4 mm | |||
20 | Caja de ABS máx. producción (piezas/alto) | 110 | 105 | 90 | 80 |
21 | Caso de PC Máx. Salida (PCS /H) | 85 | 80 | 70 | 60 |
22 | Presión de aire | 0.65 ~ 0.75 | |||
23 | Consumo de aire | 550L/min | 650L/min | 800L/min | 900L/min |
24 | Especificación de potencia | 3-380V+ N+ PE | 3-380V+ N+ PE | 3-380V+ N+ PE | 3-380V+ N+ PE |
25 | Especificación de línea eléctrica | 4- 16 mm²*1- 10 mm² | 4- 16 mm²*1- 10 mm² | 4-35 mm²*1- 16 mm² | |
Configuración
No. | Artículo | Origen/marca | Observación |
1 | Calefactor | Chino | |
2 | Elemento neumático | Taiwán Airtac | |
3 | Módulo de control de temperatura | Shanghai aoyi | Ajuste de voltaje modular |
4 | SOCIEDAD ANÓNIMA | Xinje | |
5 | Pantalla táctil | Shenzhen weinview | |
6 | Interruptor de viaje, interruptor de inducción | Japón Omron | |
7 | Motor de conducción | Shenzhen Yankong | Motor de paso de precisión |
8 | Elemento eléctrico | Francia Schneider/Zhejiang Zhengtai |
35kw
