Máquina moldeadora al vacío para equipaje de 32 pulgadas

Ámbito de aplicación:
Adecuado para conformado al vacío y termoformado de maletas con ruedas como PC, PC/ABS, ABS, PP, etc.
Industria de aplicaciones:
Industria de maletas de equipaje
Caja de ABS máx. salida (piezas/alto) 110/105/90 para 20/24/28 pulgadas
Caja de PC máx. salida (piezas/H) 85/80/70 para 20/24/28 pulgadas

Cantidad:
Estado de Disponibilidad:





Preguntar Añadir al carrito

Modelo:
RB-A8-5
Marca del producto:
RBT
Código De Producto:
84774090

Máquina de termoformado de vacío Máquina formadora de blister al vacío para maleta Máquina termoformadora de plástico para equipaje. Formado al vacío de policarbonato para equipaje de 32 pulgadas. máquina de ampolla conformado al vacío de policarbonato Máquina formadora de láminas de plástico ABS PC completamente automática Máquina para fabricar bolsas de equipaje para PC ABS y producción de línea completa Máquina termoformadora de láminas de plástico Maquinaria de equipaje de plástico

Descripción del Producto

Parámetro técnico

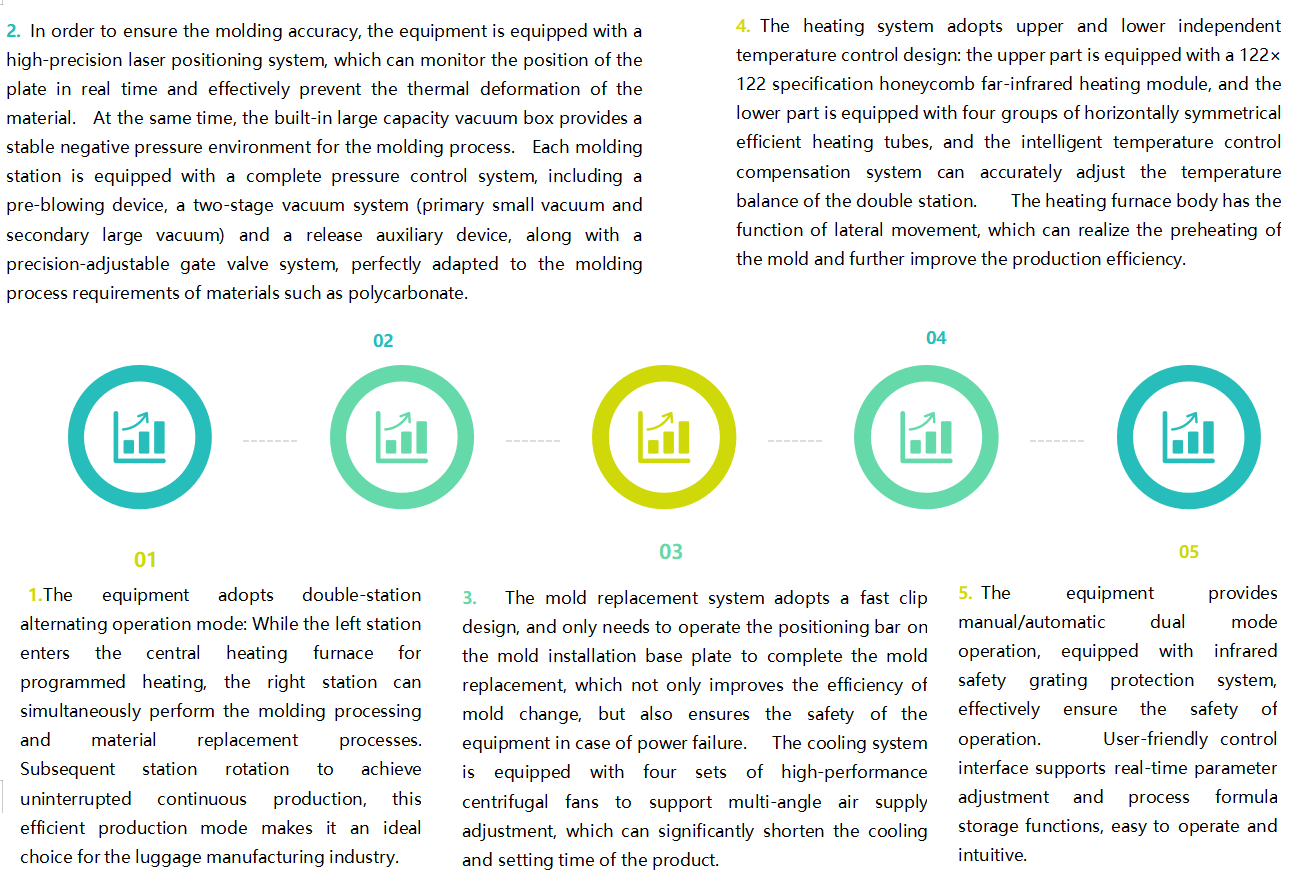

Este es un equipo profesional de termoformado al vacío que integra un sistema de conformado avanzado, un sistema de calentamiento preciso y un sistema de control inteligente.

1. Modo de funcionamiento alternativo de dos estaciones

El equipo adopta un diseño de operación alterna en las estaciones izquierda y derecha: mientras la estación izquierda ingresa al horno de calefacción central de acuerdo con el programa de calentamiento, la estación derecha puede realizar simultáneamente operaciones de procesamiento de conformado y reemplazo de material. Mediante la rotación de estaciones se consigue una producción continua y sin interrupciones, lo que la convierte en una solución ideal para la fabricación de cajas de equipaje.

2. Formación del sistema de garantía de precisión

El equipo está equipado con un sistema de posicionamiento láser de alta precisión, que puede monitorear la posición del material en hoja en tiempo real y suprimir efectivamente la deformación térmica del material. La cámara de vacío de gran capacidad proporciona un ambiente estable de presión negativa para el proceso de formado. Cada estación de trabajo de conformado está equipada con un sistema completo de control de presión, que incluye un dispositivo de presoplado, un sistema de vacío de dos etapas (pequeño vacío en la etapa inicial + vacío grande en la etapa secundaria) y un dispositivo de asistencia al desmolde, que, junto con un sistema de válvula de flujo ajustable con precisión, cumple perfectamente con los requisitos del proceso de conformado de materiales como el policarbonato.

3. Cambio rápido de molde y sistema de enfriamiento eficiente

El sistema de cambio de molde adopta un diseño de bloqueo rápido. El molde se puede cambiar simplemente operando las varillas de posicionamiento en la placa base de instalación del molde. El sistema de enfriamiento está equipado con cuatro juegos de ventiladores centrífugos de alto rendimiento, que admiten el ajuste del suministro de aire en múltiples ángulos, lo que reduce significativamente el tiempo de enfriamiento y conformación de los productos.

4. Sistema de calefacción independiente con control de temperatura

El sistema de calefacción adopta un diseño de control de temperatura independiente para las partes superior e inferior: la parte superior está equipada con un módulo de calefacción de infrarrojo lejano en forma de panal de tamaño 122 × 122, y la parte inferior tiene cuatro juegos de tubos de calefacción de alta eficiencia horizontalmente simétricos. El sistema inteligente de compensación del control de temperatura puede ajustar con precisión el equilibrio de temperatura de las dos estaciones de trabajo. El cuerpo del horno de calentamiento con función de movimiento lateral también puede lograr el precalentamiento del molde, mejorando aún más la eficiencia de la producción.

5. Operación en modo dual y protección de seguridad

El equipo admite modos de operación tanto manual como automático y está equipado con un sistema de protección de cortina de seguridad por infrarrojos. La interfaz de control fácil de usar permite el ajuste de parámetros en tiempo real y funciones de almacenamiento de fórmulas de proceso, lo que hace que la operación sea intuitiva y sencilla.

NO.	Artículo	Modelo
NO.	Artículo	RB-A8- 1 (20 pulgadas)	RB-A8-2 (24 pulgadas)	RB-A8-3 （28 pulgadas）	RB-A8-4 （30/32 pulgadas）
1	Dimensión	2863 × 1700 × 2520 mm	3187 × 1755 × 2520 mm	3500 × 1966 × 2630 mm	3600 × 2266 × 2630 mm
2	Peso	2000 kg	2350 kg	2600 kg	2800 kg
3	Voltaje de potencia	3-380V (3 fases 5 líneas）	3-380V (3 fases 5 líneas）	3-380V (3 fases 5 líneas）	3-380V (3 fases 5 líneas）
4	Frecuencia	50Hz	50Hz	50Hz	50Hz
5	Potencia total	38kw	50kw	59kw	59kw
6	Potencia de calefacción	35kw	48kw	56kw	56kw
7	Especificación de ladrillo de calefacción	120* 120/ 500W	120* 120/ 500W	120* 120/ 500W	120* 120/ 500W
8	Especificación de tubo de calentamiento	∅ 22*/1.5kw	∅ 22*/1.5kw	∅ 22*/1.5kw	∅ 22*/1.5kw
9	Especificación del horno eléctrico superior	(interno) 680980110 mm	(interno) 815* 1005* 110 mm	(interno) 950* 1130* 110 mm	(interior) 1039* 1241* 110 mm

10	Horno eléctrico superior (Disposición de ladrillo de calefacción)	5*7	6*8	7*8	7*9
11	Especificaciones del horno eléctrico inferior (ladrillo)	(interno) 68098045 mm	( interno) 815100545mm	( interno) 946103545mm	(interior) 1039* 1241* 45 mm
12	Horno eléctrico inferior (disposición de ladrillos calefactores)	5*6	6*7	7*8	7*9
13	Horno (Disposición de tubo de calefacción)	8+4+2 (Vertical )	10+4+2 （ Vertical）	14+4+2 ( verticales)	16+4+2 (verticales )
14	Capacidad de vacío	0.2m³	0.3m³	0.35m³	0.4m³
15	Aspiradora	-0.07 ~ 0.09MPA
16	Especificación de lámina de plástico máxima (L*w)	830*610 mm	960*747 mm	960*885 mm	1085*885 mm
17	Tamaño máximo del molde (LWH)	600* 420* 190 mm	690* 510* 190 mm	780* 600* 190 mm	840* 640* 190 mm
18	Tamaño máximo del marco (L*W)	680*500 mm	780*600 mm	880*700 mm	1035*830 mm
19	Material de la lámina y grosor	ABS 、 PC, etc. ； 1-4 mm
20	Caja de ABS máx. Salida (piezas/H)	110	105	90	80
21	Caso de PC Máx. Salida (PCS /H)	85	80	70	60
22	Presión de aire	0.65 ~ 0.75
23	Consumo de aire	550L/min	650L/min	800L/min	900L/min
24	Especificación de potencia	3-380V+ N+ PE	3-380V+ N+ PE	3-380V+ N+ PE	3-380V+ N+ PE
25	Especificación de línea eléctrica	4- 16 mm²*1- 10 mm²	4-16 mm²*1-10 mm²	4-35 mm²*1- 16 mm²

Configuración

No.	Artículo	Origen/marca	Observación
1	Calefactor	Chino
2	Elemento neumático	Taiwán Airtac
3	Módulo de control de temperatura	Shanghai aoyi	Ajuste de voltaje modular
4	SOCIEDAD ANÓNIMA	Xinje
5	Pantalla táctil	Shenzhen weinview
6	Interruptor de viaje, interruptor de inducción	Japón Omron
7	Motor de conducción	Shenzhen Yankong	Motor de paso de precisión
8	Elemento eléctrico	Francia Schneider/Zhejiang Zhengtai
